Wellpappring: Aufbau und FEFCO 0501 erklärt
Kurz erklärt
Ein Wellpappring ist eine ring- beziehungsweise hülsenförmige Verpackungskomponente aus Wellpappe, die das Packgut seitlich umschließt. Im FEFCO-System wird diese Bauform als FEFCO 0501 geführt.
- Ein separater Boden und Deckel können den Ring zu einer mehrteiligen Verpackung ergänzen.
- Maße, Ringhöhe und Wellpappenqualität richten sich nach Packgut, Belastungen und Transportbedingungen.
- Der FEFCO-Code beschreibt die Bauform; die Belastbarkeit muss gesondert bestimmt werden.
Aufbau des Wellpapprings

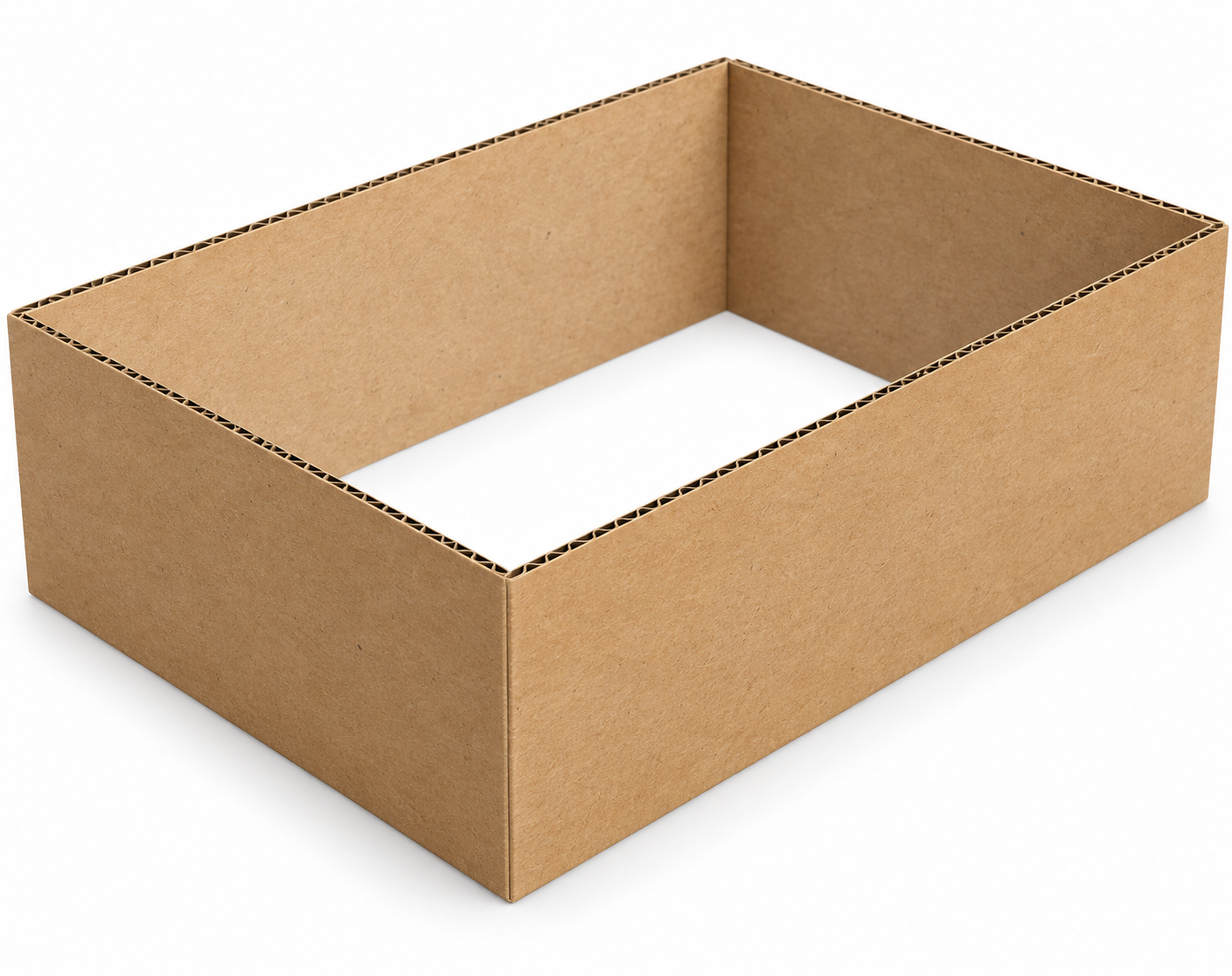

Ein Wellpappring, auch Wellpapp-Ring geschrieben, entsteht aus einem Wellpappzuschnitt. Aufgerichtet bildet die Konstruktion eine umlaufende Hülse mit vier Wandflächen und einem Verbindungsbereich. Der Ring ist oben und unten offen.
Die konkrete Fügestelle und die Art, wie der Zuschnitt verbunden wird, gehören zur jeweiligen Ausführung. Aus der Bezeichnung Wellpappring folgt deshalb keine allgemeine Aussage darüber, ob Klebstoff oder andere Verbindungsmittel benötigt werden.
Was bedeutet FEFCO 0501?
Der FEFCO-Code ist ein international verwendetes System zur Beschreibung von Verpackungsbauformen aus Wellpappe. In der 12. Ausgabe von 2022 gehört FEFCO 0501 zur Gruppe 05 der Schiebeschachteln beziehungsweise mehrteiligen Schiebekonstruktionen und Hülsenkomponenten.
Im deutschen Verpackungsumfeld wird die Bauform 0501 als Wellpappring bezeichnet. Der Begriff benennt die Komponente, die Codenummer ihre Konstruktion. FEFCO 0501 ist keine Leistungsnorm: Der Code legt weder die Wellpappenqualität noch eine zulässige Stapellast oder die Eignung für einen bestimmten Versandweg fest.
Vom Ring zum Verpackungssystem
Ein Wellpappring kann mit einem passenden Boden und Deckel eine mehrteilige Verpackung bilden. Die offizielle FEFCO-Codezeichnung, 12. Ausgabe, Seite 77 zeigt zwei konkrete Kombinationen:
| Gesamtbauform | Kombinierte Komponenten |
|---|---|
| FEFCO 0504 | FEFCO 0501 mit FEFCO 0502 |
| FEFCO 0507 | FEFCO 0501 mit FEFCO 0503 |
Diese Zuordnungen gelten für die jeweils dargestellte Gesamtkonstruktion. Die Teile müssen in ihren Maßen und ihrer Ausführung zusammenpassen; die Codes allein bestätigen keine Austauschbarkeit.
Je nach Aufgabe kommen weitere Komponenten hinzu:
- eine Palette als Teil der Verpackungslösung,
- Zwischenlagen oder Gefache als Inneneinrichtung,
- ergänzende Polsterelemente.
Diese Teile gehören nicht automatisch zu jedem Wellpappring. Auch eine vollständig zusammengestellte Verpackung muss auf das konkrete Packgut und die Transportbedingungen abgestimmt sein.
Bei gleicher Grundfläche lassen sich Systeme mit unterschiedlichen Ringhöhen für verschieden hohe Packgüter auslegen. Boden, Ring und Deckel müssen dabei konstruktiv zusammenpassen.
Einsatz und Bereitstellung
Wellpappringe kommen beispielsweise als Komponente für großformatige oder industrielle Packgüter und palettierte Ware infrage. Ob eine solche Lösung passt, hängt von ihrer vollständigen Konstruktion und den Anforderungen an Lagerung und Transport ab.
Abhängig von Ausführung, Fügestelle und Lieferform können Wellpappringe flachliegend bereitgestellt und am Packplatz aufgerichtet werden. Für die Planung sind deshalb sowohl die Maße der aufgerichteten Verpackung als auch die vorgesehene Lager- und Lieferform relevant.
Welche Angaben braucht eine passende Auslegung?
Für eine Verpackung mit Wellpappring sollten Sie folgende Anforderungen zusammenstellen:
- Packgut und Maße: Länge, Breite und Höhe des Packguts sowie benötigte Innen- und Außenmaße der Verpackung.
- Gewicht und Belastungen: Packgutgewicht und vorgesehene Belastungen bei Lagerung, Handhabung und Transport.
- Materialausführung: Wellpappenqualität, Wellenart beziehungsweise Wellenkombination und Ringhöhe.
- Gesamtkonstruktion: Boden, Deckel, gegebenenfalls Palette und Inneneinrichtung sowie Verschluss und Ladungssicherung.
- Transportbedingungen: Versandweg und Anforderungen durch Feuchtigkeit oder andere Einwirkungen.
Die Angabe „FEFCO 0501“ allein reicht für eine belastbare Auslegung nicht aus. Auch eine bestimmte Wellenart ist keine pauschale Zusage für Tragfähigkeit, Feuchtebeständigkeit oder Versandfreigabe.
Sie möchten Ihre Verpackungsaufgabe besprechen? Für Fragen zur konstruktiven Auslegung steht Ihnen die Verpackungsberatung von Combra zur Verfügung.
Verwandte Begriffe richtig einordnen
| Begriff | Einordnung |
|---|---|
| Wellpappring | Ringförmige Verpackungskomponente aus Wellpappe; die Bauform wird als FEFCO 0501 geführt. |
| Wellpapphülse | Verwandte konstruktive Bezeichnung; nicht jede Hülse ist automatisch dieselbe Ausführung wie ein Wellpappring nach FEFCO 0501. |
| Palettenring aus Wellpappe | Wellpappring für einen entsprechenden Palettenkontext; Maße und Konstruktion müssen darauf abgestimmt sein. |
Der ähnlich geschriebene Wellpappenring bezeichnet im Obstbau auch einen Fanggürtel am Baum. Dieser Begriffskontext gehört nicht zur hier beschriebenen Transportverpackung.
Häufige Fragen
Ist ein Wellpappring automatisch für Europaletten ausgelegt?
Nein. Die Bezeichnung Wellpappring und der Code FEFCO 0501 legen keine bestimmten Palettenmaße fest. Soll der Ring Bestandteil einer Palettenverpackung sein, müssen seine Maße und die übrigen Komponenten für diese Anwendung ausgelegt werden.
Kann ich bei vorhandenen Böden und Deckeln einfach eine andere Ringhöhe verwenden?
Eine andere Ringhöhe kann bei gleicher Grundfläche Teil einer angepassten Systemauslegung sein. Ob vorhandene Boden- und Deckelelemente dazu passen, muss für die konkrete Konstruktion geprüft werden. Die gleiche Grundfläche allein bestätigt die Kompatibilität nicht.
